一、產品簡介

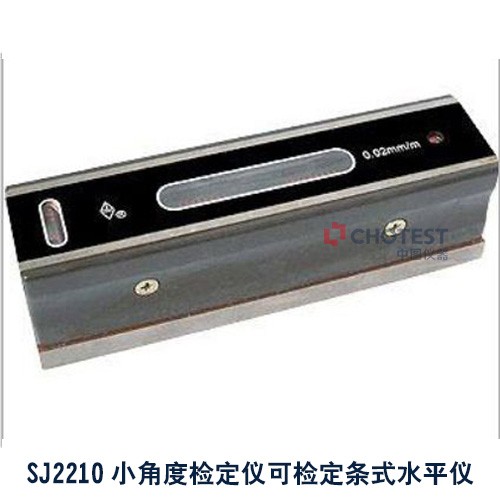

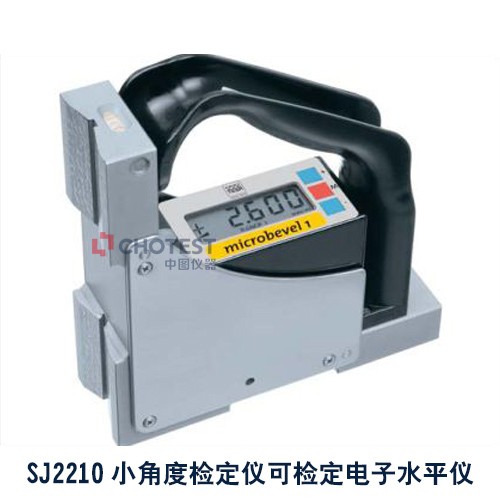

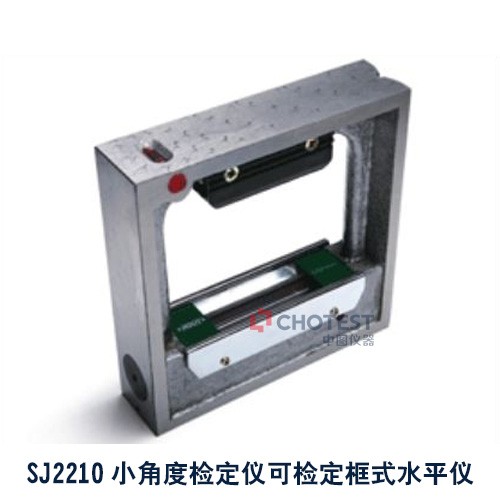

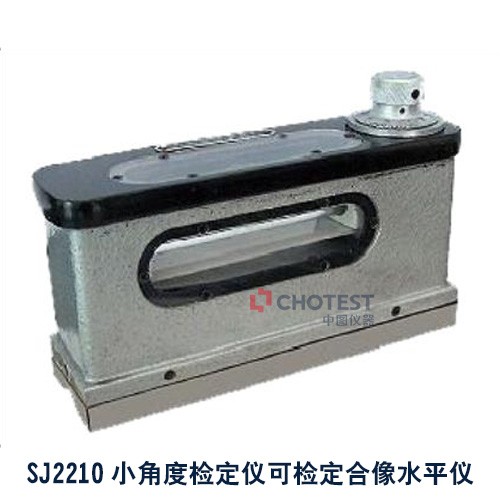

SJ2210小角度檢定儀是一種高精度的小角度測量?jī)x器，用于檢定和校準框式水平儀、條式水平儀、合像水平儀、電子水平儀、自準直儀等儀器的角度示值誤差。

本儀器采用高精度進口光柵為主件的高精度長度計作為測量基準，替代原有以量塊為測量基準的測量方法，減少影響測量結果的外在因素，操作簡便、快捷，用戶只需輸入被檢儀表的相關信息并按“開始檢定”，儀器將按照規程自動生成標準角度，對被檢定水平儀進行簡單的操作，然后在觸摸屏界面輸入讀取的被檢表的示值誤差或誤差數據，儀器將自動計算檢定數據，自動按規程判定檢定結果。檢定過程簡單，檢定效率明顯提升。

二、結構原理

θ=arctg(H/L),由于θ很小，也可以寫成θ= H/L（單位：弧度），其中L為兩測微計間距為500mm。

SJ2210小角度檢定儀采用高精度光柵作為測量基準，通過控制電機升降產生標準角度Θ，被檢角度與此角度Θ進行比較得出結果。

儀器在接受“開始檢定”命令后，依據被檢件的信息自動選擇對應相關規程的程序，形成每次檢定點需要的標準角度，對被檢水平儀進行簡單操作，然后在觸摸屏界面輸入讀取的被檢表的示值或誤差數據，檢定完成后自動保存各檢定點原始數據并自動計算檢定結果。

三、標準配置

1、 小角度發生裝置 1臺；

2、 電腦管理軟件1套

1）檢定軟件名稱及版本號：中圖SJ2210小角度檢定軟件V3.0

2）檢定軟件說明：符合國家有關框式水平儀、條式水平儀、合像水平儀、電子水平儀、自準直儀的計量檢定規程的檢定軟件。每條檢定記錄可單獨輸出檢定報告，并能在數據庫中迅速的被查詢、打印。

3、 儀器電纜1套；

4、 產品使用說明書1份；

5、 產品合格證、保修卡1套.

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
