詳細信息

一、產品簡介

VX5000系列閃測儀采用雙遠心高分辨率光學鏡頭，結合高精度圖像分析算法，并融入一鍵閃測原理。CNC模式下，只需按下啟動鍵，儀器即可根據工件的形狀自動定位測量對象、匹配模板、測量評價、報表生成，真正實現一鍵式快速精準測量。

VX5000系列閃測儀

二、 產品優勢

傳統測量儀器如投影儀、影像測量儀、工具顯微鏡、輪廓儀、游標卡尺、千分尺等，在測量時面臨諸多問題，如：測量對象的定位、原點定位費時，批量測量操作時間長，不同測量人員導致測量結果不同，數據統計管理繁雜等。

VX5000系列閃測儀將掃清傳統測量儀器在檢測方面的難題，其優勢為：

軸類工件，一鍵閃測

1. 固定夾具，垂直擺放，軸對稱類零件可360°自動旋轉，自動匹配，一鍵測量；

2．最多可同時測量512個部位；

3．支持CAD圖紙導入，一鍵自動匹配測量；

4．CNC模式下，可快速精確地進行批量測量。

計算精準，穩定可靠

1．高分辨率鏡頭，1%亞像素圖像處理，高精度算法分析；

2．自動對焦，排除人為測量操作干擾，且重復聚焦一致性高；

3．自動識別測量部位，每次都能獲得統一穩定的測量結果。

操作簡單，輕松無憂

1．任何人都能很快上手，無需復雜培訓；

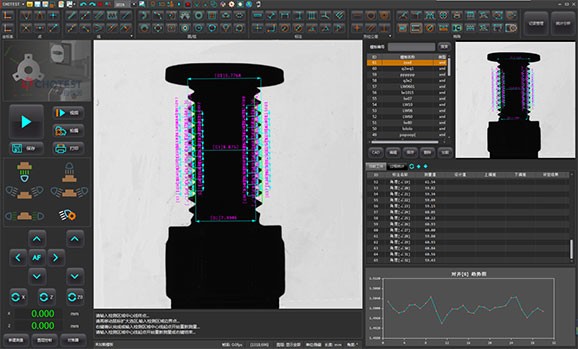

2．簡潔的操作界面，任何人都能輕松設定和測量；

3．測量現場立即評價測量尺寸偏差，一鍵生成統計分析、檢測結果報告等。

功能豐富，自動報表

1．軟件分為測量設定、單件測量、CNC測量、自動測量、統計分析五大功能模塊；

2．提供多達80種提取分析工具，包括【特征提取】工具（如最值點、中心線、圓弧、峰值圓等），【輔助工具】（如任意點線圓、擬合直線、擬合圓、切線、內切圓等），【智能標注】工具，【形位公差】工具，特殊【應用工具】（如倒角、圓角、節距距離、節距角度、圓徑十字、槽孔、螺紋、彈簧、密封圈等）；

3．自動輸出SPC分析報告，可輸出統計值（如CA、PPK、CPK、PP等）及控制圖（如均值與極差圖、均值與標準差圖、中位數與極差圖、單值與移動極差圖）。

三、技術規格

表1：

*2 在調焦位置，使用環境溫度為+20℃±1.0℃時、載物臺上搭載重量為1kg以下、L為載物臺移動量

懇請注意：因市場發展和產品開發的需要，本產品資料中有關內容可能會根據實際情況隨時更新或修改，恕不另行通知，不便之處敬請諒解。
