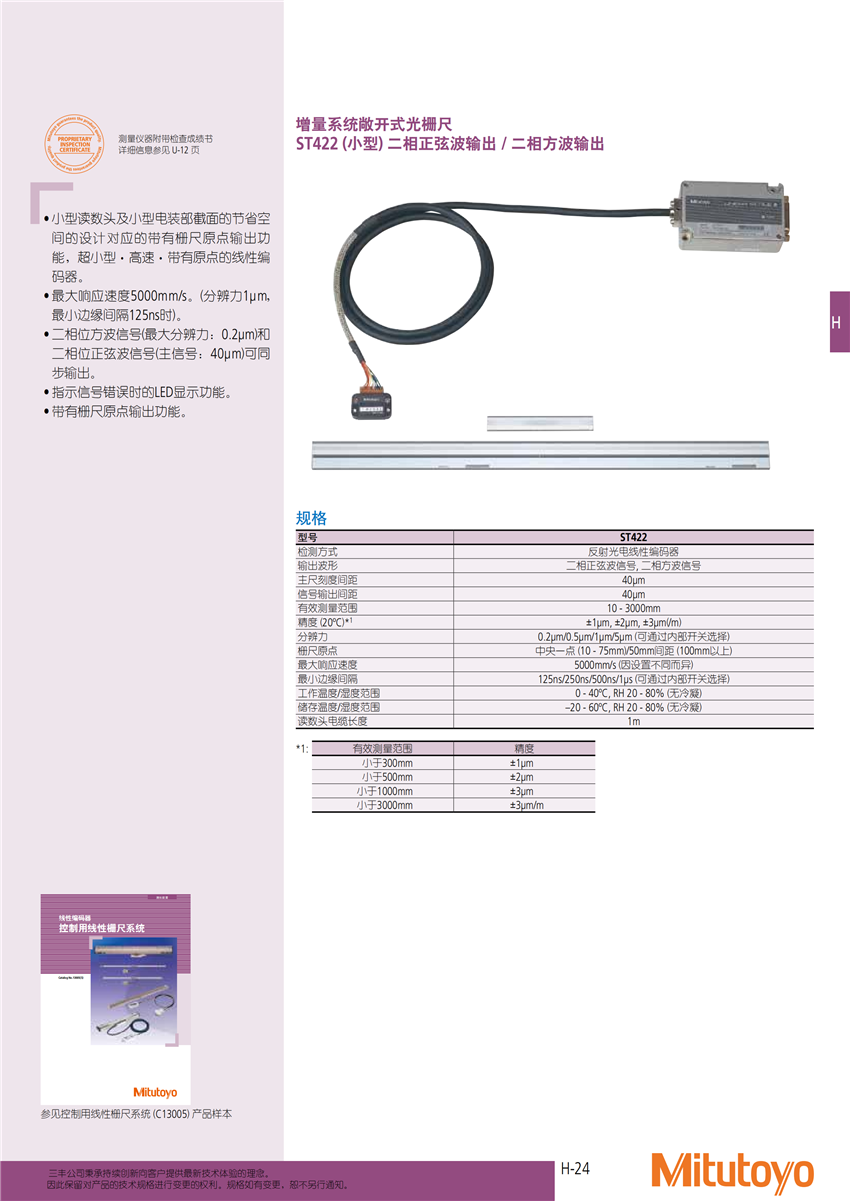

增量系統敞開式光柵尺 10 - 3000mm ST422
小型讀數頭及小型電裝部截面的節省空間的設計對應的帶有柵尺原點輸出功能，超小型 · 高速 · 帶有原點的線性編碼器
Mitutoyo
增量系統敞開式光柵尺 10 - 3000mm ST422規格參數Specs
|
型號 |
ST422 |
|
檢測方式 |
反射光電線性編碼器 |
|
輸出波形 |
二相正弦波信號,二相方波信號 |
|
主尺刻度間距 |
40μm |
|
信號輸出間距 |
40μm |
|
有效測量范圍 |
10 - 3000mm |
|
精度(20oC)*1 |
±1μm,±2μm,±3μm(/m) |
|
分辨力 |
0.2μm/0.5μm/1μm/5μm(可通過內部開關選擇) |
|
柵尺原點 |
中央一點(10 - 75mm)/50mm間距(100mm以上) |
|
最大響應速度 |
5000mm/s(因設置不同而異) |
|
最小邊緣間隔 |
125ns/250ns/500ns/1μs(可通過內部開關選擇) |
|
工作溫度/濕度范圍 |
0 - 40oC, RH 20 - 80%(無冷凝) |
|
儲存溫度/濕度范圍 |
–20 - 60oC, RH 20 - 80%(無冷凝) |
|
讀數頭電纜長度 |
1m |
|
有效測量范圍 |
精度 |
|
小于300mm |
±1μm |
|
小于500mm |
±2μm |
|
小于1000mm |
±3μm |
|
小于3000mm |
±3μm/m |
增量系統敞開式光柵尺 10 - 3000mm ST422包裝清單Detail
增量系統敞開式光柵尺 10 - 3000mm ST422售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
光柵尺 |
ST422 |
1年 | / |
增量系統敞開式光柵尺 10 - 3000mm ST422評價曬單Comment
暫無相關評論
