型號

ST46-EZA

檢測方式

反射光電線性編碼器

柵尺類型

玻璃尺

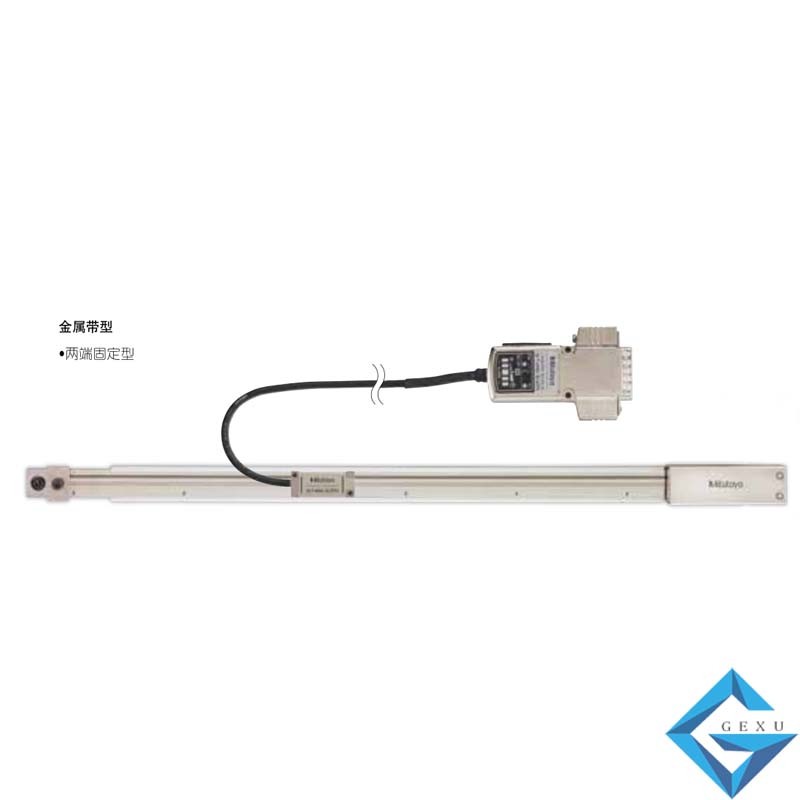

金屬帶

主尺刻度間距

20μm

輸出波形

B型: 二相方波，原點脈沖，外部復位輸入

C型: 二相方波，原點脈沖，二相正弦波

有效測量范圍

10 - 3000mm

精度 (20oC)

有效測量范圍10 - 300mm: ±1μm 有效測量范圍350 - 500mm: ±2μm 有效測量范圍600 - 1000mm: ±3μm

有效測量范圍1100 - 3000mm: ±3μm/m

有效測量范圍10 - 1000mm: ±5μm

有效測量范圍1100 - 3000mm: ±5μm/m

(以上精度適用于單個光柵尺。兩端固定的場

合在固定后，實施兩點間補償)

最大響應速度

2.6m/s (正弦波信號-3dB)

柵尺原點

有(50mm間距, 10 - 80mm: 中央一點)

電源

5VDC±5%

工作溫度/濕度范圍

0 - 40oC, RH 20 - 80% (無冷凝)

儲存溫度/濕度范圍

–20 - 60oC, RH 20 - 80% (無冷凝)

讀數(shù)頭電纜長度

1m (柔性電纜)
