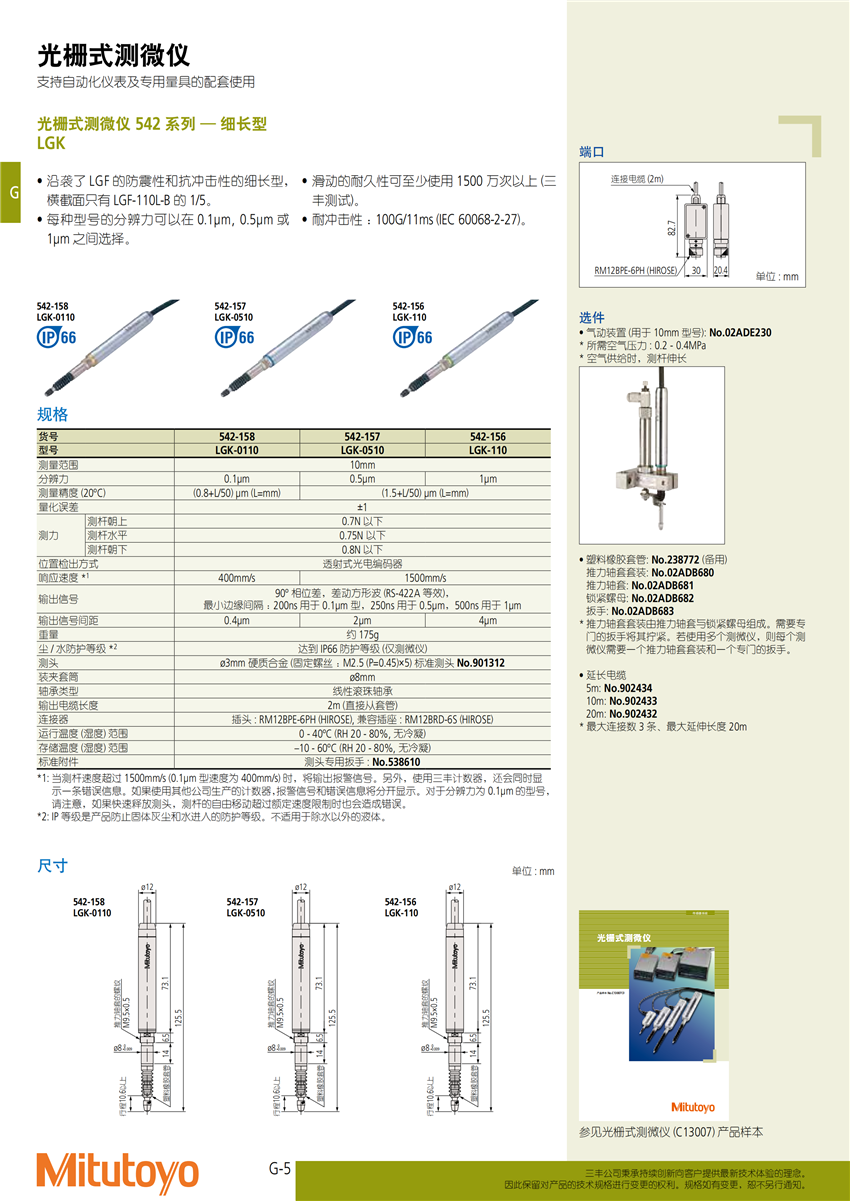

貨號

542-158

542-157

542-156

型號

LGK-0110

LGK-0510

LGK-110

測量范圍

10mm

分辨力

0.1μm

0.5μm

1μm

測量精度(20oC)

(0.8+L/50)μm(L=mm)

(1.5+L/50)μm(L=mm)

量化誤差

±1

測力

測桿朝上

0.7N以下

測桿水平

0.75N以下

測桿朝下

0.8N以下

位置檢出方式

透射式光電編碼器

響應速度*1

400mm/s

1500mm/s

輸出信號

90o相位差，差動方形波(RS-422A等效)，

    最小邊緣間隔 ：200ns用于0.1μm型，250ns用于0.5μm，500ns用于1μm

輸出信號間距

0.4μm

2μm

4μm

重量

約175g

塵/水防護等級*2

達到IP66防護等級(僅測微儀)

測頭

?3mm硬質合金(固定螺絲 ：M2.5(P=0.45)×5)標準測頭No.901312

裝夾套筒

?8mm

軸承類型

線性滾珠軸承

輸出電纜長度

2m(直接從套管)

連接器

插頭: RM12BPE-6PH(HIROSE),兼容插座: RM12BRD-6S(HIROSE)

運行溫度(濕度)范圍

0 - 40oC(RH 20 - 80%,無冷凝)

存儲溫度(濕度)范圍

–10 - 60oC(RH 20 - 80%,無冷凝)

標準附件

測頭專用扳手:No.538610
