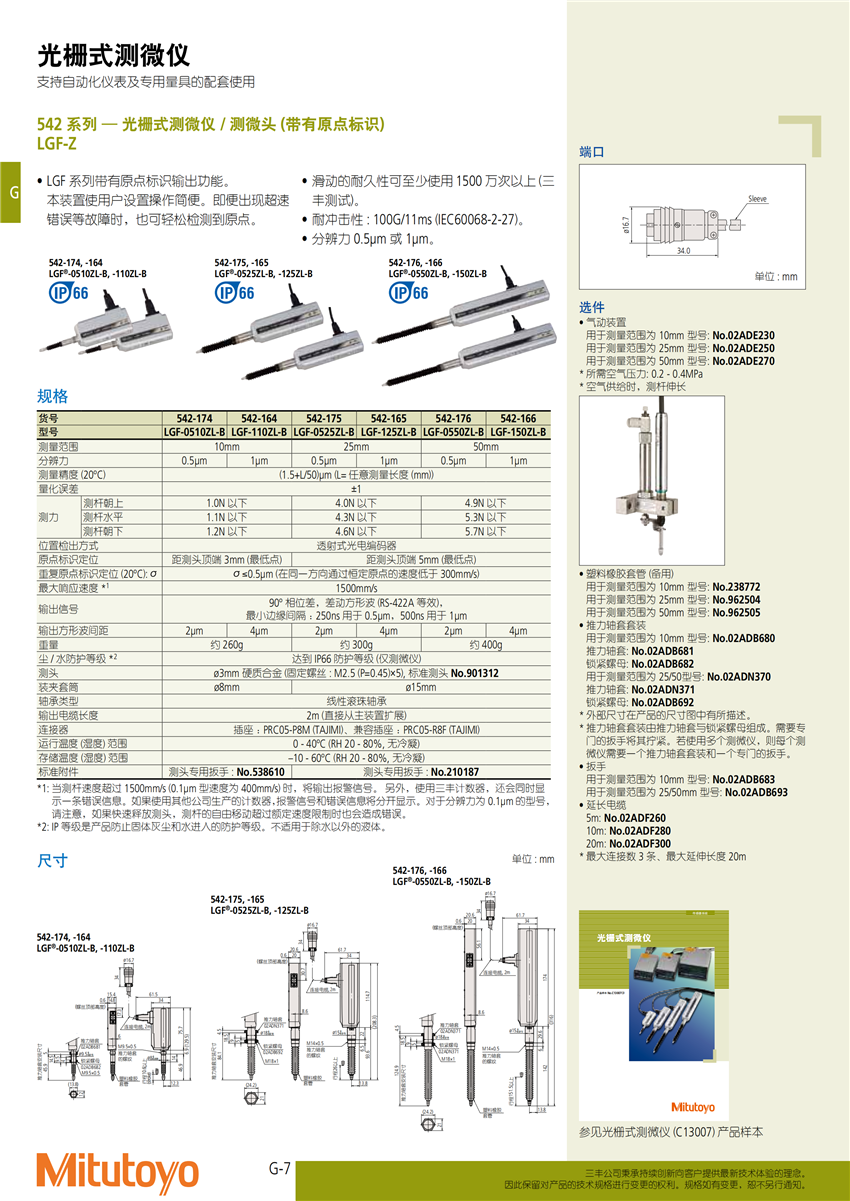

貨號

542-174

542-164

542-175

542-165

542-176

542-166

型號

LGF-0510ZL-B

LGF-110ZL-B

LGF-0525ZL-B

LGF-125ZL-B

LGF-0550ZL-B

LGF-150ZL-B

測量范圍

10mm

25mm

50mm

分辨力

0.5μm

1μm

0.5μm

1μm

0.5μm

1μm

測量精度(20oC)

(1.5+L/50)μm(L=任意測量長度)

量化誤差

±1

測力

測桿朝上

1.0N以下

4.0N以下

4.9N以下

測桿水平

1.1N以下

4.3N以下

5.3N以下

測桿朝下

1.2N以下

4.6N以下

5.7N以下

位置檢出方式

透射式光電編碼器

原點標識定位

距測頭頂端3mm(最低點)

距測頭頂端5mm(最低點)

重復原點標識定位(20oC):

￡0.5μm(在同一方向通過恒定原點的速度低于300mm/s)

最大響應速度*1

1500mm/s

輸出信號

90o相位差，差動方形波(RS-422A等效)，

最小邊緣間隔 ：250ns用于0.5μm，500ns用于1μm

輸出方形波間距

2μm

4μm

2μm

4μm

2μm

4μm

重量

約260g

約300g

約400g

塵/水防護等級*2

達到IP66防護等級(僅測微儀)

測頭

?3mm硬質合金(固定螺絲: M2.5(P=0.45)×5),標準測頭No.901312

裝夾套筒

?8mm

?15mm

軸承類型

線性滾珠軸承

輸出電纜長度

2m(直接從主裝置擴展)

連接器

插座 ：PRC05-P8M(TAJIMI)、兼容插座 ：PRC05-R8F(TAJIMI)

運行溫度(濕度)范圍

0 - 40oC(RH 20 - 80%,無冷凝)

存儲溫度(濕度)范圍

–10 - 60oC(RH 20 - 80%,無冷凝)

標準附件

測頭專用扳手:No.538610

測頭專用扳手:No.210187
