光柵式測微儀 / 測微頭 50mm 542-166

本裝置使用戶設置操作簡便，即便出現超速錯誤等故障時，也可輕松檢測到原點

品　牌

Mitutoyo

貨號

庫　存

庫存1000件

價　格

詢價 * 本價格含13%增值稅費

促　銷

服　務

對比

Mitutoyo

資料查閱

大家還買了什么

正品承諾

對比

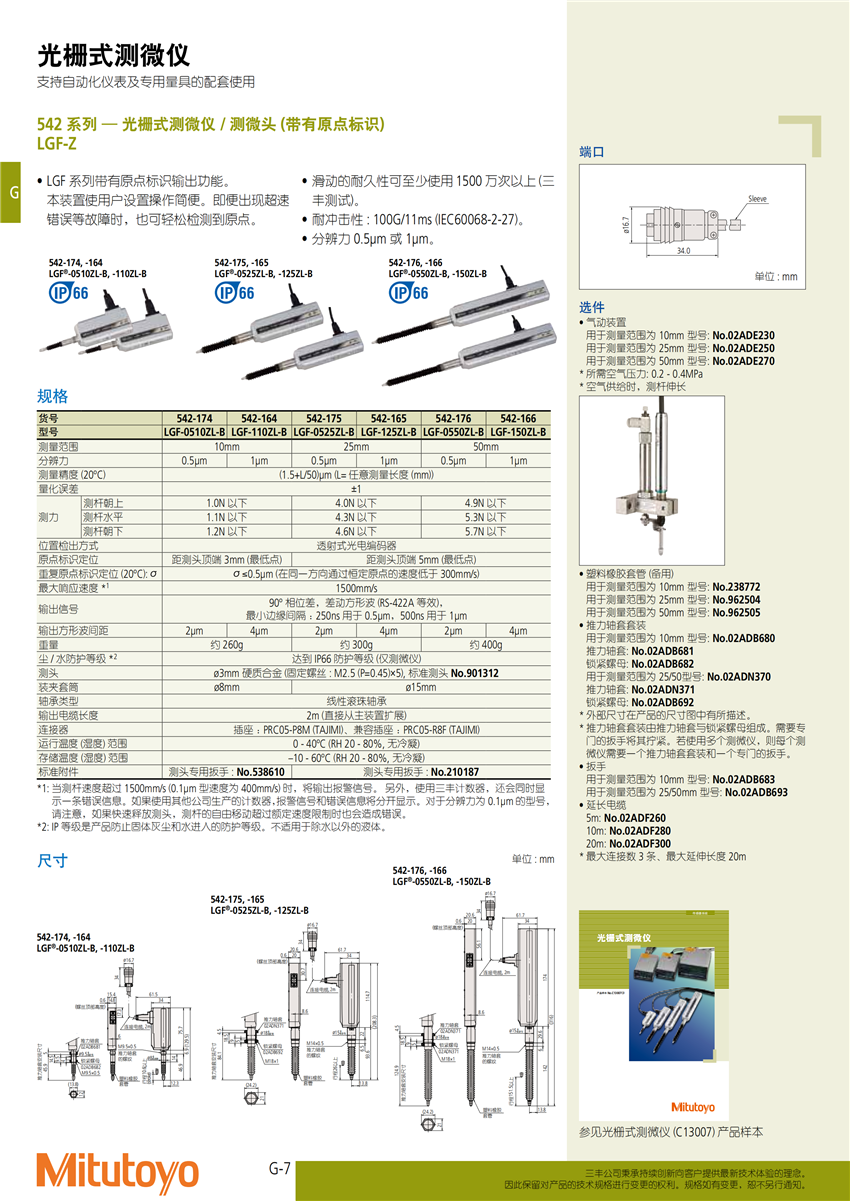

光柵式測微儀 / 測微頭 50mm 542-166規格參數Specs

貨號		542-174	542-164	542-175	542-165	542-176	542-166
型號		LGF-0510ZL-B	LGF-110ZL-B	LGF-0525ZL-B	LGF-125ZL-B	LGF-0550ZL-B	LGF-150ZL-B
測量范圍		10mm		25mm		50mm
分辨力		0.5μm	1μm	0.5μm	1μm	0.5μm	1μm
測量精度(20oC)		(1.5+L/50)μm(L=任意測量長度)
量化誤差		±1
測力	測桿朝上	1.0N以下		4.0N以下		4.9N以下
	測桿水平	1.1N以下		4.3N以下		5.3N以下
	測桿朝下	1.2N以下		4.6N以下		5.7N以下
位置檢出方式		透射式光電編碼器
原點標識定位		距測頭頂端3mm(最低點)		距測頭頂端5mm(最低點)
重復原點標識定位(20oC):		￡0.5μm(在同一方向通過恒定原點的速度低于300mm/s)
最大響應速度*1		1500mm/s
輸出信號		90o相位差，差動方形波(RS-422A等效)，最小邊緣間隔：250ns用于0.5μm，500ns用于1μm
輸出方形波間距		2μm	4μm	2μm	4μm	2μm	4μm
重量		約260g		約300g		約400g
塵/水防護等級*2		達到IP66防護等級(僅測微儀)
測頭		?3mm硬質合金(固定螺絲: M2.5(P=0.45)×5),標準測頭No.901312
裝夾套筒		?8mm		?15mm
軸承類型		線性滾珠軸承
輸出電纜長度		2m(直接從主裝置擴展)
連接器		插座：PRC05-P8M(TAJIMI)、兼容插座：PRC05-R8F(TAJIMI)
運行溫度(濕度)范圍		0 - 40oC(RH 20 - 80%,無冷凝)
存儲溫度(濕度)范圍		–10 - 60oC(RH 20 - 80%,無冷凝)
標準附件		測頭專用扳手:No.538610		測頭專用扳手:No.210187
