光柵式測微儀 25mm 542-182
LGF 系列測微儀的分辨力為 0.1μm
Mitutoyo - √中國總代理
- √包郵
- √增值稅票
- √7*15服務

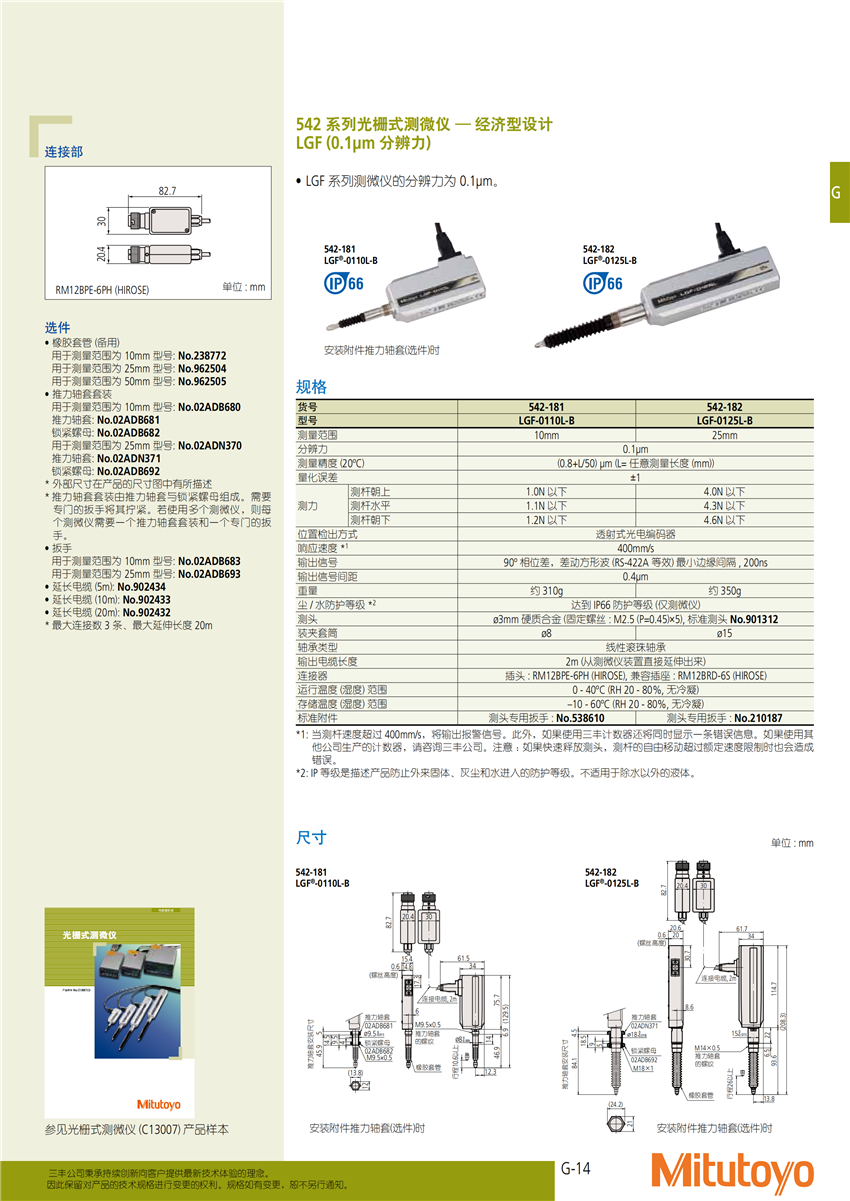

光柵式測微儀 25mm 542-182規格參數Specs
|
貨號 |
542-181 |
542-182 |
|
|
型號 |
LGF-0110L-B |
LGF-0125L-B |
|
|
測量范圍 |
10mm |
25mm |
|
|
分辨力 |
0.1μm |
||
|
測量精度(20oC) |
(0.8+L/50)μm(L=任意測量長度) |
||
|
量化誤差 |
±1 |
||
|
測力 |
測桿朝上 |
1.0N以下 |
4.0N以下 |
|
測桿水平 |
1.1N以下 |
4.3N以下 |
|
|
測桿朝下 |
1.2N以下 |
4.6N以下 |
|
|
位置檢出方式 |
透射式光電編碼器 |
||
|
響應速度*1 |
400mm/s |
||
|
輸出信號 |
90o相位差，差動方形波(RS-422A等效)最小邊緣間隔, 200ns |
||
|
輸出信號間距 |
0.4μm |
||
|
重量 |
約310g |
約350g |
|
|
塵/水防護等級*2 |
達到IP66防護等級(僅測微儀) |
||
|
測頭 |
?3mm硬質合金(固定螺絲: M2.5(P=0.45)×5),標準測頭No.901312 |
||
|
裝夾套筒 |
?8 |
?15 |
|
|
軸承類型 |
線性滾珠軸承 |
||
|
輸出電纜長度 |
2m(從測微儀裝置直接延伸出來) |
||
|
連接器 |
插頭: RM12BPE-6PH(HIROSE),兼容插座: RM12BRD-6S(HIROSE) |
||
|
運行溫度(濕度)范圍 |
0 - 40oC(RH 20 - 80%,無冷凝) |
||
|
存儲溫度(濕度)范圍 |
–10 - 60oC(RH 20 - 80%,無冷凝) |
||
|
標準附件 |
測頭專用扳手:No.538610 |
測頭專用扳手:No.210187 |
|
光柵式測微儀 25mm 542-182包裝清單Detail
光柵式測微儀 25mm 542-182售后保障Terms
|
名稱 |
貨號 |
保修天數 |
說明 |
|
光柵式 測微儀 |
542-182
|
1年 | / |
