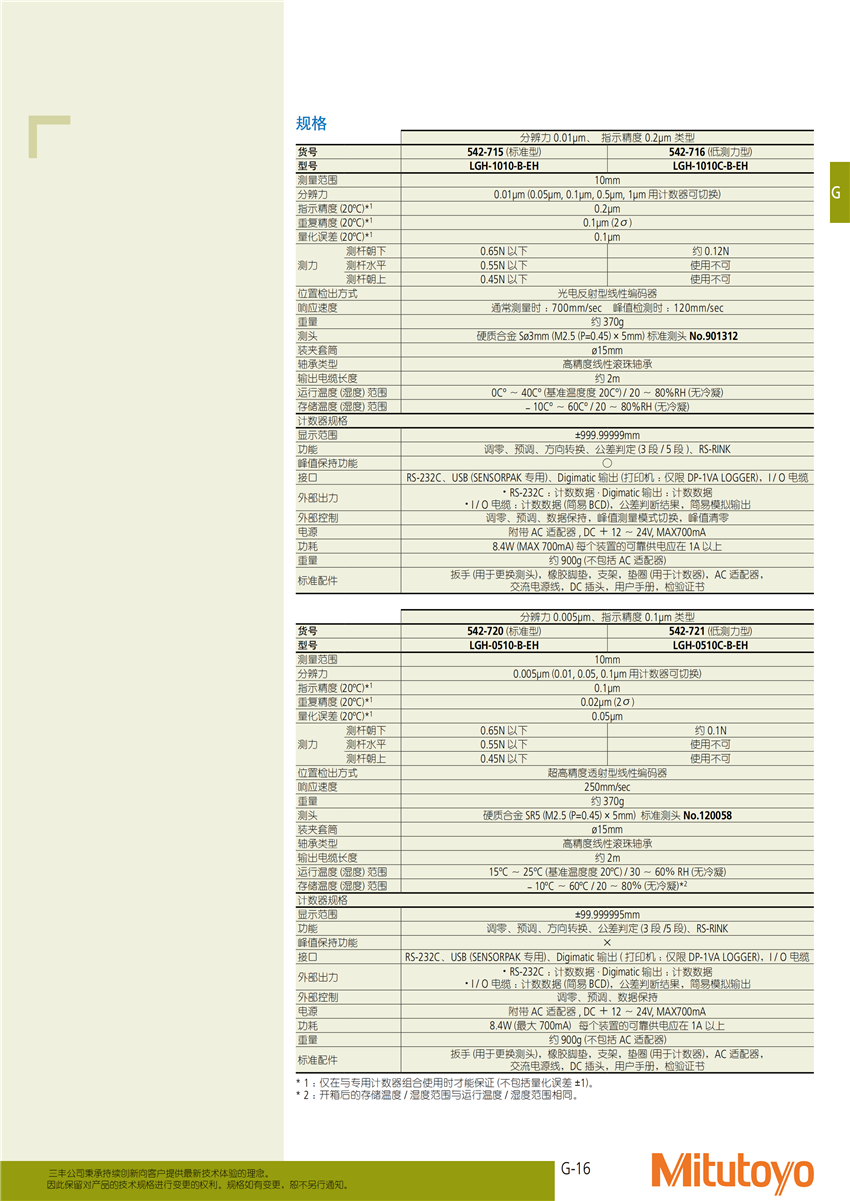

分辨力0.005μm、指示精度0.1μm類型

貨號

542-720(標準型)

542-721(低測力型)

型號

LGH-0510-B-EH

LGH-0510C-B-EH

測量范圍

10mm

分辨力

0.005μm(0.01, 0.05, 0.1μm用計數器可切換)

指示精度(20oC)*1

0.1μm

重復精度(20oC)*1

0.02μm (2σ)

量化誤差(20oC)*1

0.05μm

測力

測桿朝下

0.65N以下

約0.1N

測桿水平

0.55N以下

使用不可

測桿朝上

0.45N以下

使用不可

位置檢出方式

超高精度透射型線性編碼器

響應速度

250mm/sec

重量

約370g

測頭

硬質合金SR5(M2.5(P=0.45)×5mm)標準測頭No.120058

裝夾套筒

?15mm

軸承類型

高精度線性滾珠軸承

輸出電纜長度

約2m

運行溫度(濕度)范圍

15oC～25oC(基準溫度度20oC)/ 30～60％RH(無冷凝)

存儲溫度(濕度)范圍

?10oC～60oC / 20～80％(無冷凝)*2

計數器規格

顯示范圍

±99.999995mm

功能

調零、預調、方向轉換、公差判定(3段/5段)、RS-RINK

峰值保持功能

×

接口

RS-232C、USB(SENSORPAK專用)、Digimatic輸出(打印機 ：僅限D(zhuǎn)P-1VA LOGGER)，I / O電纜

外部出力

?RS-232C：計數數據· Digimatic輸出 ：計數數據

?I / O電纜 ：計數數據(簡易BCD)，公差判斷結果，簡易模擬輸出

外部控制

調零、預調、數據保持

電源

附帶AC適配器, DC＋12～24V, MAX700mA

功耗

8.4W(最大700mA)每個裝置的可靠供電應在1A以上

重量

約900g(不包括AC適配器)

標準配件

扳手(用于更換測頭)，橡膠腳墊，支架，墊圈(用于計數器)，AC適配器， 交流電源線，DC插頭，用戶手冊，檢驗證書
