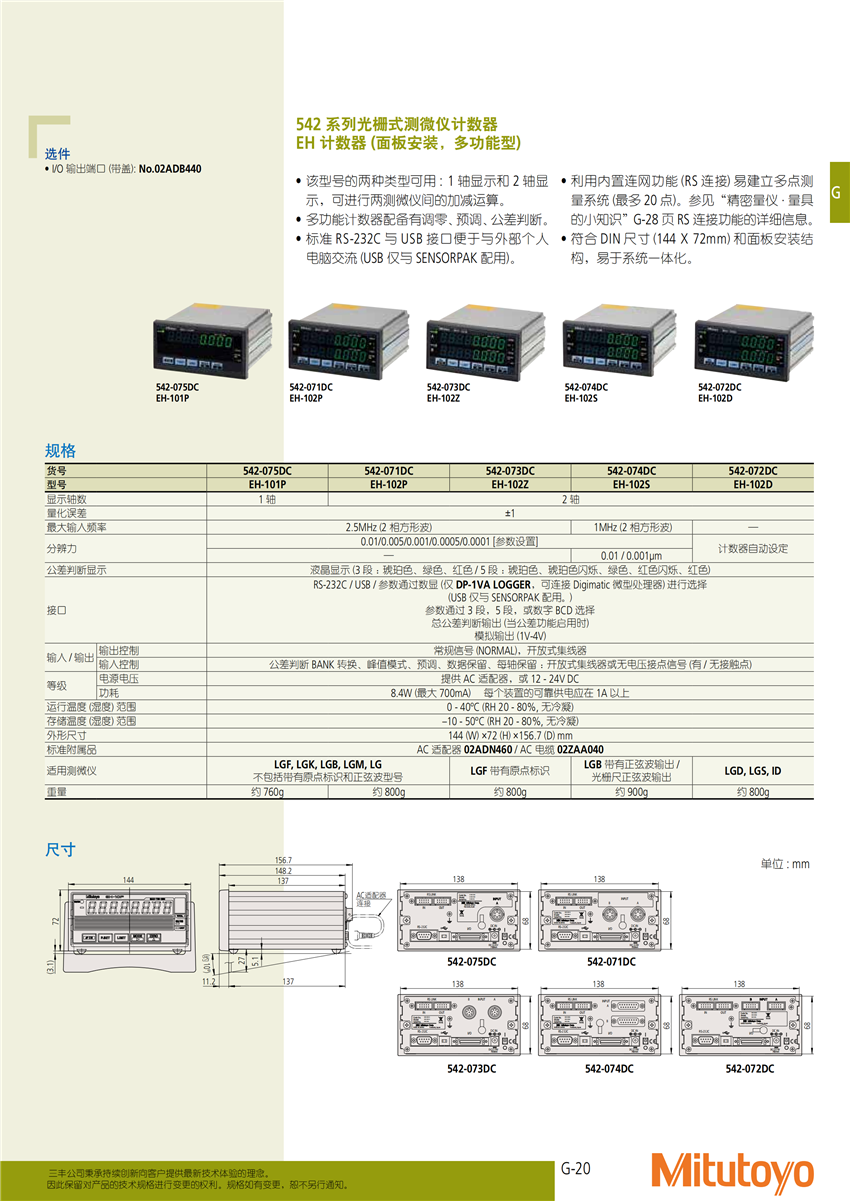

貨號

542-075DC

542-071DC

542-073DC

542-074DC

542-072DC

型號

EH-101P

EH-102P

EH-102Z

EH-102S

EH-102D

顯示軸數

1軸

2軸

量化誤差

±1

最大輸入頻率

2.5MHz(2相方形波)

1MHz(2相方形波)

—

分辨力

0.01/0.005/0.001/0.0005/0.0001 [參數設置]

計數器自動設定

—

0.01 / 0.001μm

公差判斷顯示

液晶顯示(3段 ：琥珀色、綠色、紅色/5段 ：琥珀色、琥珀色閃爍、綠色、紅色閃爍、紅色)

接口

RS-232C / USB /參數通過數顯(僅DP-1VA LOGGER，可連接Digimatic微型處理器)進行選擇

(USB僅與SENSORPAK配用。)

參數通過3段，5段，或數字BCD選擇總公差判斷輸出(當公差功能啟用時)

模擬輸出(1V-4V)

輸入/輸出

輸出控制

常規信號(NORMAL)，開放式集線器

輸入控制

公差判斷BANK轉換、峰值模式、預調、數據保留、每軸保留 ：開放式集線器或無電壓接點信號(有/無接觸點)

等級

電源電壓

提供AC適配器，或12 - 24V DC

功耗

8.4W(最大700mA)每個裝置的可靠供電應在1A以上

運行溫度(濕度)范圍

0 - 40oC(RH 20 - 80%,無冷凝)

存儲溫度(濕度)范圍

–10 - 50oC(RH 20 - 80%,無冷凝)

外形尺寸

144(W)×72(H)×156.7(D)mm

標準附屬品

AC適配器02ADN460/AC電纜02ZAA040

適用測微儀

LGF, LGK, LGB, LGM, LG

不包括帶有原點標識和正弦波型號

LGF帶有原點標識

LGB帶有正弦波輸出/

光柵尺正弦波輸出

LGD, LGS, ID

重量

約760g

約800g

約800g

約900g

約800g
